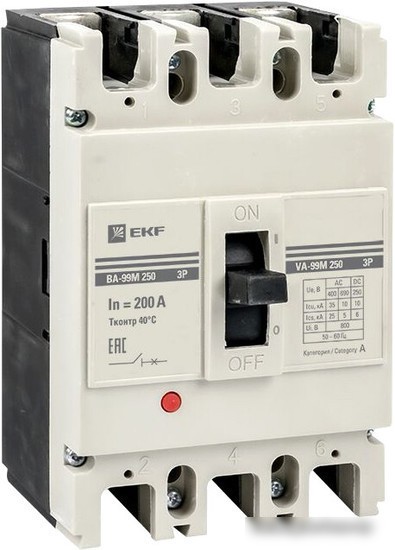

Выключатель автоматический EKF PROxima ВА-99 250200А 3P 35кА mccb99-250-200m

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» — проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Рычаг выключателя имеет три положения: «Вкл», «Откл» и «Срабатывание». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «Откл», а затем «Вкл». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты.

Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.

Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 125/125А и ВА-99 160/160А — состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку.

Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
Защита цепей электродвигателей.
Защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР.
В схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования.
Допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.

ПреимуществаСеребросодержащая композитная напайка с вольфрамом
Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации.
Стабильность параметров во времени. Однородная биметаллическая пластина.
Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному ток.
Лучшее гашение дуги. Однородные по толщине и массивные пластины.
Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром.
Мгновенная коммутация. Пружина механизма расцепления.
Лучшая электропроводность. Гибкое соединение из электротехнической меди.
Не поддерживает горение. Корпус из термостойкой пластмассы.
Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого.

Общая информация
Основные
Тип	выключатель автоматический
Номинальный ток	200 А
Номинальное рабочее напряжение для трехфазной сети	690 В
Номинальная отключающая способность	35 кА
Количество полюсов	3P
Класс защиты	IP30
