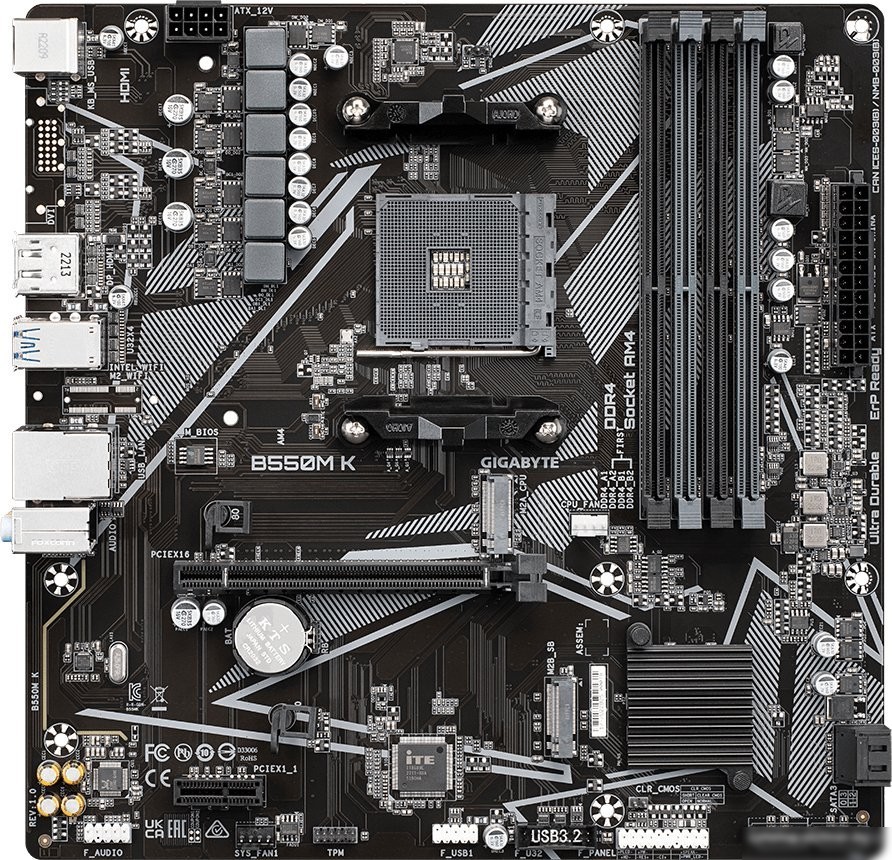

Материнская плата Gigabyte B550M K (rev. 1.0)

Два M.2 разъемы для NVMe PCIe 4.0*/3.0 накопителей
Благодаря встроенным M.2-разъемам NVMe PCIe 4.0 */ 3.0 x4 и PCIe 3.0 x2 материнские платы GIGABYTE предоставляют пользователям возможность подключать к системе твердотельные NVMe PCIe или SATA накопители (максимальная пропускная способность до 64 Гбит/с). Задействовав оба разъема M.2 можно организовать идеальное высокоскоростное хранилище данных, в том числе, средствами доступного RAID-массива.
* Зависит от модели установленного процессора.

Индустриальный стандарт для защиты LAN-портов от статического электричества и пробоя
Для защиты от электростатики в материнских платах GIGABYTE применяются микросхемы, запас прочности которых в 3 раза выше типовых ИС. Это помогает надежно защитить материнскую плату и ее компоненты от повреждений, вызванных статическим электричеством. Материнские платы GIGABYTE также оснащены специальными микросхемами, которые обеспечивают защиту материнской платы и ПК в целом от перенапряжений и превышения мощности в случае перебоев с электропитанием.

Smart Fan 5
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.

Сторонникам тишины! Благодаря функции Fan Stop вентилятор полностью остановится в тот момент, когда температура окажется ниже указанного порогового значения. Какой именно вентилятор должен остановиться на основании показаний выбранного датчика, и при какой именно температуре, – все это пользователь сможет настроить исходя из собственных предпочтений.

High-End аудиоконденсаторы
На материнских платах GIGABYTE устанавливаются аудиоконденсаторы high-end класса. Такие компоненты позволяют с высокой достоверностью воспроизводить генерируемый сигнал, обеспечивая великолепное звучание и реалистичные спецэфекты в играх.

Антишумовой экран
Материнские платы GIGABYTE оснащены антишумовым экраном звуковой подсистемы, который минимизирует воздействие помех и наводок на чувствительные аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.

Цельнометаллические контакты
Материнские платы GIGABYTE B550-серии оснащены ATX 12 В разъемами питания процессора с цельнометаллическими контактами, с целью обеспечить бесперебойную работу ЦП, в том числе в условиях повышенной нагрузки.

Устойчивая к влажности печатная плата
Влажность негативным образом влияет на срок службы ПК. Известно, что содержание влаги в воздухе изменяется в зависимости от сезона. Проблема влажности окружающей среды для системных плат GIGABYTE семейства Ultra Durable™ не актуальна, поскольку стекловолокно нового поколения, на базе которого производятся печатные платы для изделий GIGABYTE, способно эффективно противостоять влаге. Прогрессивная технология производства печатных плат предусматривает применение в качестве основы принципиально нового стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Таким образом, влаге гораздо труднее проникнуть во внутренние слои, чем на печатной плате традиционного дизайна. Предложенное решение обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью.

Защита от перепадов напряжения
Материнские платы GIGABYTE оснащены специализированными микросхемами, которые защищают изделия и ПК в целом от перепадов напряжения и иных коллизий в цепях питания.

High Temperature Protection Lower RDS(on) MOSFETs Design
На системных платах GIGABYTE установлены силовые транзисторы Low RDS(on), которые отличает повышенная энергоэффективность и пониженное теплорассеивание. Таким образом, без ущерба для производительности системы, удается сэкономить электроэнергию, ресурсы конечных пользователей и защитить окружающую среду.

Обновление BIOS
Функционал BIOS имеет первостепенное значение для пользователя на этапе поиска и выбора оптимальных параметров. Предложенный GIGABYTE новый графический интерфейс обеспечивает удобный доступ к функционалу существенно переработанной BIOS и дает возможность пользователю приобрести уникальный опыт тонкой настройки новой системы

Общая информация
Дата выхода на рынок	2020 г.
Технические характеристики
Поддержка процессоров	AMD
Поддержка поколений процессоров	AMD 5000, AMD 5000G, AMD 4000G, AMD 4000, AMD 3000
Встроенный процессор	Нет
Сокет	AM4
Чипсет	AMD B550
Форм-фактор	mATX
Подсветка	Нет
Память
Тип памяти	DDR4
Количество слотов памяти	4
Максимальный объём памяти	128GB
Режим памяти	двухканальный
Максимальная частота памяти	4 733 МГц
Дополнительные характеристики ОЗУ	4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM) Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации* * Модули ОЗУ с ECC (режим ECC) поддерживаются различными моделями ЦП. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Слоты расширения
Версия PCI Express	4.0
Всего PCI Express x16	Да 1
Всего PCI Express x1	Да 1
Всего PCI Express x4	Нет
Всего PCI Express x8	Нет
Дополнительные характеристики PCI	1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП Процессоры AMD Ryzen™ 5000 серии /AMD Ryzen™ 3000 серии обеспечивают поддержку режима работы PCIe 4.0 x16 AMD Ryzen™ 5000 G-Series/4000 G-Series Processors support PCIe 3.0 x16 mode 1 разъем PCI Express x1 (PCIEX1), реализован средствами PCIe-линий чипсета Режим работы PCIe 3.0 x1
Интерфейсы накопителей
M.2	Да 2
Спецификации накопителей	ЦП 1 x разъем M.2 (M2A_CPU), ключ M, тип 2280 SSD: Процессоры AMD Ryzen™ 5000 серии /AMD Ryzen™ 3000 серии обеспечивают поддержку SATA и PCIe 4.0 x4/x2 SSD-накопителей Процессоры AMD Ryzen™ 5000 G-серии/4000 G-серии поддерживают твердотельные накопители SATA и PCIe 3.0 x4/x2 Чипсет 1 x разъем M.2 (M2B_SB), ключ M, тип 2280 SSD: Поддержка твердотельных накопителей PCIe 3.0 x2
SATA 3.0	Да 4
SATA 2.0	Нет
RAID	Да SATA 0,1,10
Сеть и связь
Слот для модуля Wi-Fi	Нет
Wi-Fi	Нет
Bluetooth	Нет
Ethernet	Да 1x 1 Гбит/с
Аудио и Видео
Поддержка встроенной графики	Да
Поддержка SLi/CrossFire	Нет
Встроенный звук	Да
Звуковая схема	7.1
Разъемы на задней панели
USB 2.0	Да 4
USB 3.2 Gen1 Type-A (5 Гбит/с)	Да 4
USB 3.2 Gen2 Type-A (10 Гбит/с)	Нет
USB 3.2 Gen1 Type-C (5 Гбит/с)	Нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	Нет
USB 3.2 Gen 2x2 (20 Гбит/с)	Нет
USB4 (до 40 Гбит/с)	Нет
USB-C (Thunderbolt 3)	Нет
USB-C (Thunderbolt 4)	Нет
Цифровой выход S/PDIF	Нет
Аудио (3.5 мм jack)	Да 3
COM	Нет
LPT	Нет
PS/2	Да 1
DisplayPort	Да 1
mini DisplayPort	Нет
VGA (D-Sub)	Нет
DVI	Нет
HDMI	Да 1
Внутренние разъемы
USB 2.0	Да 1
USB 3.2 Gen1 Type-A (5 Гбит/с)	Да 1
USB 3.2 Gen2 Type-A (10 Гбит/с)	Нет
USB 3.2 Gen1 Type-C (5 Гбит/с)	Нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	Нет
USB 3.2 Gen 2x2 (20 Гбит/с)	Нет
Thunderbolt 3	Нет
Thunderbolt 4	Нет
Цифровой выход S/PDIF	Нет
COM	Нет
LPT	Нет
Разъемы для вентилятора ЦП	Да 1
Разъемы для СЖО	Нет
Разъемы для корпусных вентиляторов	Да 1
Разъемы для подсветки ARGB 5В	Нет
Разъемы для подсветки RGB 12В	Нет
Описание внутренних разъемов	24-контактный ATX-разъем питания 8-контактный разъем питания ATX 12 В Разъем для вентилятора ЦП 1 разъём для подключения системного вентилятора 2 разъема M.2 Socket 3 4 SATA-разъема 6 Гбит/с Группа разъемов фронтальной панели 1 колодка для подключения аудиоразъема на передней панели 1 разъем для подключения портов USB 3.2 Gen 1 1 разъем USB 2.0/1.1 Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион) Перемычка для возврата настроек CMOS в состояние
Габариты
Длина	244 мм
Ширина	244 мм
