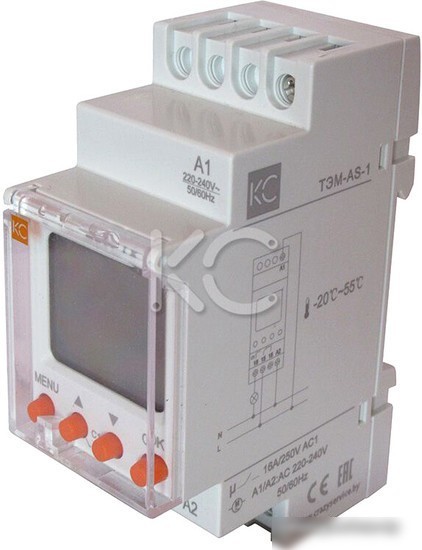

Таймер электронный КС ТЭМ-AS-1 82730

Информация
Таймер астрономический TЭM-АS-1 предназначен для автоматического управления освещением (или другим электротехническим оборудованием) при помощи группы контактов без использования датчиков освещенности с управляемой коммутацией по времени заката и восхода солнца на основании координат местоположения. Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.

Изделие должно эксплуатироваться при следующих условиях окружающей среды:невзрывоопасная;
не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию;
не насыщенная токопроводящей пылью и парами;
отсутствие непосредственного воздействия ультрафиолетового излучения (для реле).

Корпус изделия выполнен из ABS-пластика, не поддерживающего горение.

На лицевой панели таймера под прозрачной, имеющей возможность пломбировки, крышкой расположены: кнопки настройки текущего времени и программирования таймера; жидкокристаллический дисплей с подсветкой.

Встроенный литиевый аккумулятор обеспечивает сохранность программы таймера при исчезновении напряжения питания в течение 10 лет.

Микропроцессор таймера обеспечивает выполнение программы управления.

При необходимости таймер можно перевести в режим «Выходной» во время которого не будет выполняться установленная программа. При этом программа будет сохранена, перекидные контакты таймера будут постоянно находиться в исходном состоянии: 15-16 – замкнуты; 15-18 – разомкнуты.

Таймер имеет также ручной режим работы, в котором выходное состояние контактов устанавливается вручную.

Технические характеристикиКатегория применения: АС 1
Номинальное напряжение питания: 230 В
Номинальная частота: 50/60 Гц
Номинальное напряжение цепи управления: 230 В
Максимальный коммутируемый ток контактов при cos - = 1: 16 А
Максимальный коммутируемый ток контактов при cos - = 0.7: 10 А
Максимально коммутируемая мощность: 4000 ВА (АС 1); 384 Вт (DC)
Потребляемая мощность: 2 ВА
Тип и количество контактов: 1 СО
Монтаж: DIN-рейка 35 мм
Максимальное количество программ: 80
Погрешность отсчета времени: ±1 с/сутки
Класс пылевлагозащиты: IP20
Температура эксплуатации: от -20 °C до +55 °C
Допустимая относительная влажность: до 50%
Коммутационная износостойкость: 0.1 млн циклов
Механическая износостойкость: 1 млн циклов

Порядок монтажа и эксплуатацииИзделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.
Во избежание наводок, ложных срабатываний, неправильного функционирования реле не прокладывать питающие проводники реле совместно с силовой проводкой. При необходимости использовать защищенный кабель.
Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 4 мм2. Перед присоединением многожильных проводников, их необходимо оконцевать наконечником или гильзой при помощи соответствующего инструмента.
Полный заряд встроенный литиевый аккумулятор наберет в течение 24 часов с момента включения таймера.
Подключить проводники питания на клеммы таймера L и N. Выходные нормально открытые контакты таймера (клемма 18 – нормально открытый; 16 – нормально закрытый; 15 – общий) подключаются в разрыв фазного провода питания нагрузки или в разрыв проводника питания исполнительного элемента коммутационного аппарата, например катушки управления контактора.
Настройка и программирование.

Общая информация
Основные
Тип	таймер электронный
Количество переключающих контактов (COM)	1
Индикация состояния	дисплей
Цвет корпуса	белый
Технические характеристики
Тип тока	переменный (AC)
Частота	50 — 60 Гц
Потребляемая мощность	384 Вт
Полная потребляемая мощность	4000 В·А
Эксплуатационные характеристики
Диапазон рабочих температур	от -20 до +55 °C
Допустимая относительная влажность	50 %
Степень пыле- и влагозащиты	IP20
Климатическое исполнение	УХЛ4
Категория применения	AC-1
Степень загрязнения	3
Механическая износостойкость	10 000 000 циклов
Коммутационная износостойкость	1 000 000 циклов
Размеры и вес
Сечение подключаемого провода	4 кв.мм
Высота	90 мм
Ширина	36 мм
Глубина	65 мм
Вес	130 г
