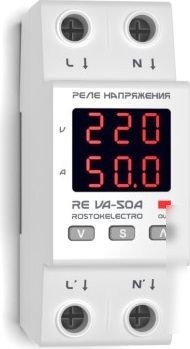

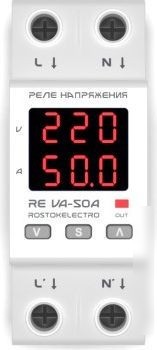

Реле напряжения RostokElektro VА-50А RE

Информация
Реле напряжения серии VA (32А, 40А, 50А, 63А)
Реле напряжения с защитой от перегрузок по току RE серии VA предназначено для защиты электрического оборудования от скачков напряжения в сети, обрыва нулевого провода и превышения тока в цепи потребителей.
Реле напряжения RE серии VA может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы
Эти приборы существенно увеличивает срок эксплуатации бытовой техники и прочего электрооборудования.
Прибор совмещает в себе функционал нескольких устройств:
реле напряжения;
реле тока (ограничителя мощности).
амперметра;
вольтметра;
ваттметра
Основные особенности:
Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
Полноценный транзит нуля (шина 16 кв.мм).
Возможность калибровки показаний вольтметра.
Блокировка кнопок от случайного нажатия.
Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.
Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
True RMS.
Внутренняя термозащита с возможностью контроля в настройках.
Размер 2-din.
Полностью цифровое управление.
Четко читаемые показания сети на дисплее.
Настройка комфортного значения яркости дисплея.
Принцип работы и характеристики:
Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для REVA, а для всех остальных – импульсное реле ) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
Технические параметры
VA-32A
VA-40A
VA-50A
VA-63A
Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А
32(40)
40(50)
50(63)
63(80)
Номинальная (долговременная) мощность*, кВт
*- при активной нагрузке
7,0
8,8
11,0
13,9
Рабочее напряжение, В
50-400
Пределы измеряемого тока, А
1-63
Рабочая частота сети, Гц
45-65
Верхний предел отключения по напряжению (программируется), В
210-270 (250**)
Нижний предел отключения по напряжению (программируется), В
120-200 (170**)
Время задержки включения (программируется), сек
5-600 (15**)
Время отключения по верхнему пределу напряжения, сек, не более
0,02
Время отключения по нижнему пределу напряжения, сек, не более
1 (120-170В)
0,02 (

Общая информация
Основные
Тип	реле напряжения
Технические характеристики
Частота	45 — 65 Гц
Номинальный ток нагрузки	50 А
Эксплуатационные характеристики
Диапазон рабочих температур	от -25 до +50 °C
Размеры и вес
Количество модульных расстояний	2
Высота	35 мм
Ширина	90 мм
Глубина	67 мм
Вес	0.185 г
