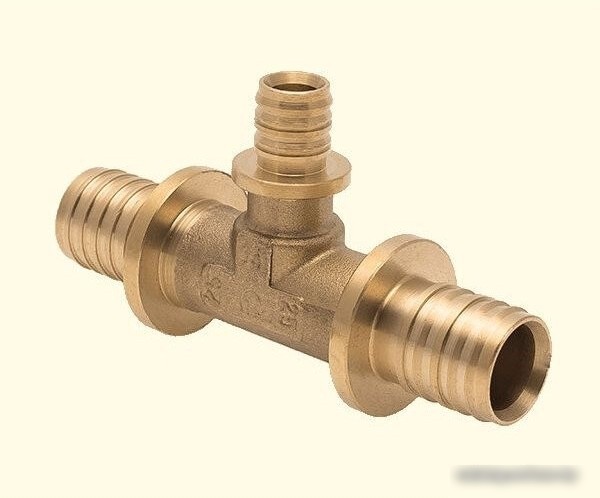

Фитинг Pradex 25x25x32 FP09208

Фитинг– соединительная часть трубопровода, используемая для разветвления, поворота, перехода на другой диаметр, а также при необходимости монтажа резьбового соединения.

Настоящие рекомендации могут быть использованы при проектировании и монтаже внутренних систем отопления,а также горячего и холодного водоснабжения зданий с использованием труб из сшитого полиэтилена , разъемных резьбовых и неразъемных компрессионных соединений посредством латунных и пластиковых соединительных деталей фитингов PRADEX.

Трубы PRADEX PE-Xa выпускаются четырех типоразмеров
Также под указанные типоразмеры выпускаются следующие виды соединительных деталей из латуни и PPSU (фитингов) торговой марки PRADEX:муфта;тройник;угловое соединение;переходники на наружную и внутреннюю трубную резьбу G1/2”; G3/4”; G1”.
Существует три типа фитингов в зависимости от способа создания соединения фитинга с трубой:

Фитинги компрессионного типа (соединение осуществляется путем обжатия разрезным кольцом трубы на ниппельную часть детали с помощью накидной гайки);

Фитинги прессового типа (соединение осуществляется путем обжатия трубы на ниппельной части фитинга при надвигании неразрезного латунного кольца – монтажной напрессовочной гильзы);

Фитинги PRADEX Lite (соединение также осуществляется путем обжатия трубы на ниппельной части фитинга, но за счет молекулярной памяти материала трубы и монтажного кольца из сшитого полиэтилена PE-Xa).

Работы по ремонту и монтажу систем холодного и горячего водоснабжения и отопления зданий с использованием труб из сшитого полиэтилена должны производиться квалифицированным персоналом, прошедшим обучение по работе с напорными трубами из сшитого полиэтилена и соединительными деталями при монтаже и ремонте трубопроводов. Монтаж соединений труб «PRADEX» PE-Xa с соединительными деталями «PRADEX» может производиться только фирменным инструментом «PRADEX». При использовании соединительных деталей (фитингов) других производителей, либо иного инструмента, качество соединений не гарантируется

При монтажных работах особое внимание должно быть уделено контролю качества производимых соединений. Система качества монтажа трубопроводов должна включать входной контроль труб и комплектующих изделий.

Труба должна быть насажена до упора ниппельной части фитинга. Не допускается применять какие-либо смазки и пасты с целью более легкой насадки трубы на ниппельную часть фитинга. Накидную гайку, зажимающую разрезное кольцо, затягивают при помощи ключей для предотвращения передачи усилия перекручивания при затяжке на трубу. При закручивании накидной гайки пресс-гильза (разрезанное кольцо) сжимается на трубе и обеспечивается плотность между штуцером и внутренней стенкой трубы. Не допускается прокручивание фитинга относительно трубы после затяжки накидной гайки.

Для ускорения создания надежного и прочного соединения, допускается нагрев смонтированного соединения горячим воздухом до температуры, не превышающей 50°C.

Переход системы трубопроводов из труб «PRADEX» PE-Xa на стальные трубопроводы, а также на другие элементы систем отопления и водоснабжения из пластмасс или комбинированные трубопроводы, присоединение запорно-регулирующей арматуры, получение разъемных соединений выполняют специальными латунными фитингами.

При сборке узлов резьбовые соединения должны быть уплотнены. В качестве уплотнителя для резьбовых соединений при температуре перемещаемой среды до 95°С включительно следует применять ленту из фторопластового уплотнительного материала (ФУМ-лента) и прочие герметики. Для резьбовых соединений применяют другие уплотнительные материалы, обеспечивающие герметичность соединений при температуре теплоносителя до 95°С, допущенные к применению в системах отопления и водоснабжения в качестве уплотнителей резьбовых частей.

Монтаж соединения, как правило, следует вести двумя гаечными ключами во избежание передачи крутящего и изгибающего момента на трубу, её скручивания и деформации. При монтаже резьбовых соединений не допускается проворачивание ниппельной части фитинга в трубе!

Общая информация
Основные
Тип	фитинг
Тип фитинга	тройник
Технические характеристики
Типоразмер	25
Тип соединения	пресс-фитинг
